Das anschlussfertig vorkonfektionierte Öl-Wasser-Warngerät meldet Flüssigkeitsansammlungen unter dem Brenner einer Ölanlage und unterbicht im Alamfall die Stromzufuhr. Der Alarm erfolgt sowohl optisch, als auch akustisch.
Geeignet für die Medien Wasser, Heizöl und Dieselkraftstoff.
|

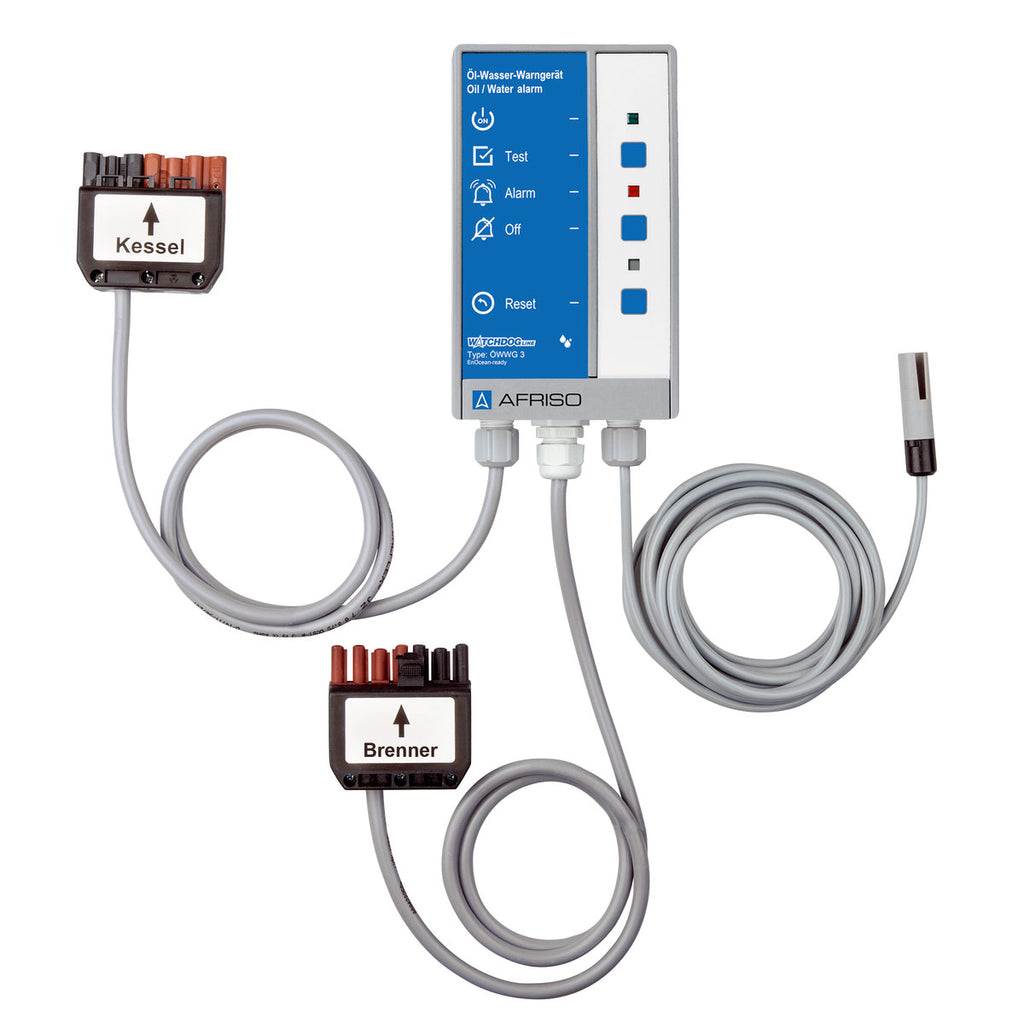

Das Öl-Wasser-Warngerät ÖWWG 3 mit Brenner-Anschluss-Set besteht aus dem Signalteil mit optischem/akustischem Alarm, Prüf-/Quittiertaste und einer flexiblen Kaltleitersonde. Kabel und Stecker zur Verbindung mit Brenner und Kessel sind einbauferig verdrahtet.

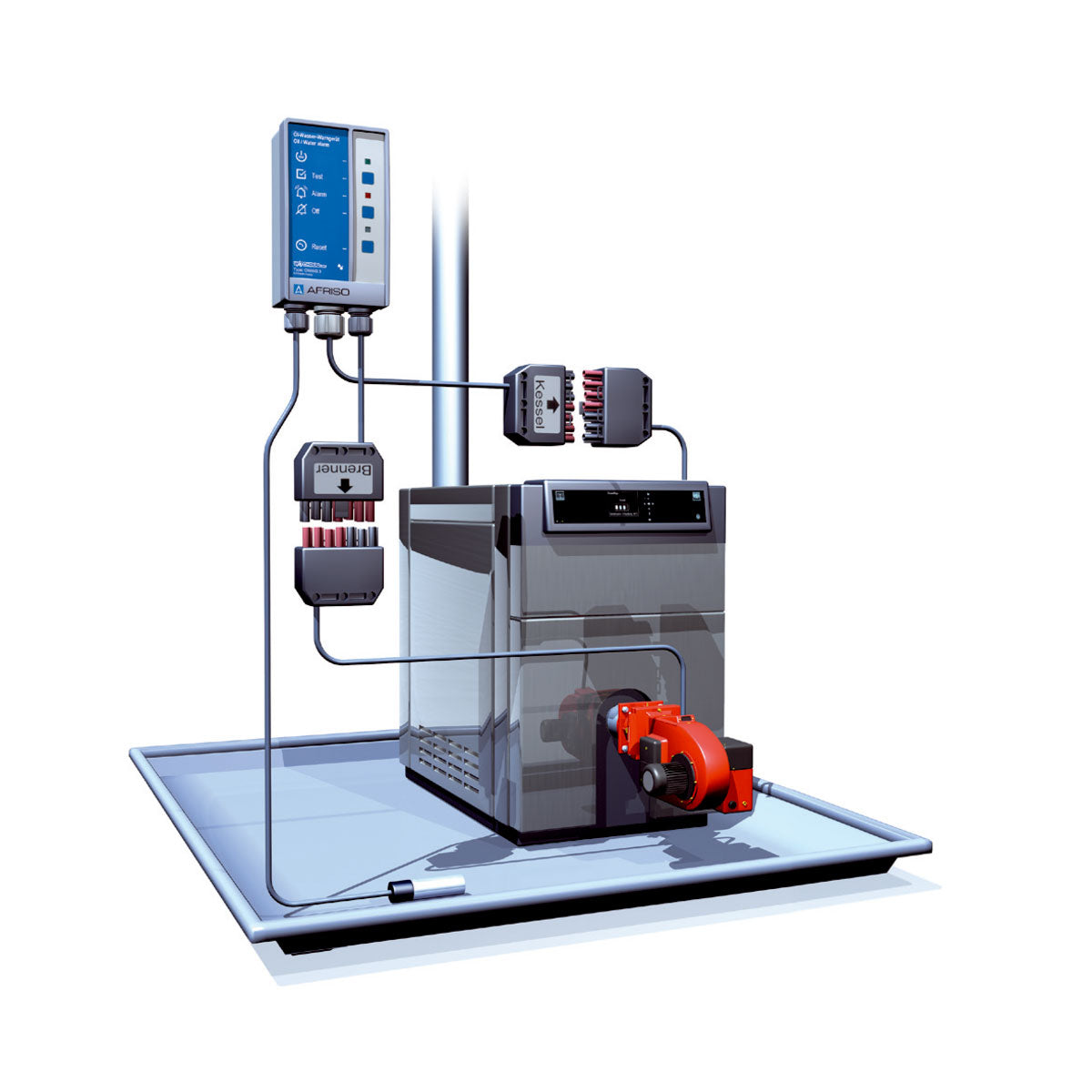

Die Kaltleitersonde wird an die tiefste Stelle des Auffangraums montiert. Durch Benetzung mit der ausgelaufenen Flüssigkeit wird Alarm ausgelöst.
Im Alarmfall wird optischer und akustischer Alarm ausgelöst und gleichzeitig der Brenner abgeschaltet. Der akustische Alarm kann mit der Quittiertaste beendet werden. Der optische Alarm bleibt nach Beseitigung des Leckagefalls so lange bestehen, bis das Gerät über die Taste ''Entriegeln'' freigeschaltet wird. Danach ist der Brenner wieder betriebsbereit. Die Prüftaste ermöglicht eine Funktionskontrolle durch Simulation des Alarmfalls.
Das Signalteil ist zur Wandmontage in trockenen Räumen ausgelegt. Mit Einbaurahmen (optional) ist die Montage in einer Schaltschranktür oder Schalttafel möglich.
Für die Einbindung in die AFRISOhome Gebäudeautomation benötigen Sie zusätzlich das EnOcean®-Funkmodul, sowie das AFRISOhome Gateway.
Temperatureinsatzbereich
Umgebung: -5/+40 °C
Lagerung: -10/+60 °C
Sonde
L x ⌀: 57 x 14 mm
Anschlussstecker
Brenner: 7-polig, weiblich mit 3 m Kabel
Kessel: 7-polig, männlich mit 3 m Kabel
Versorgungsspannung
AC 100 – 240 V
Nennleistung
10 VA
Schaltausgang
Relaiskontakt: 1 potenzialfreier Wechsler
Kontaktbelastung: Max. AC 250 V, 2 A
Alarmton
Min. 70 dB(A)
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T: 100 x 188 x 65 mm
Gewicht: 600 g
Schutzart: IP40 (EN 60529)
Bauordnungsrechtlicher Verwendbarkeitsnachweis
DIBt: Z-65.40-339
Option
EnOcean®-Funkmodul TCM 320 (nachrüstbar)
Lieferumfang
