Beschreibung

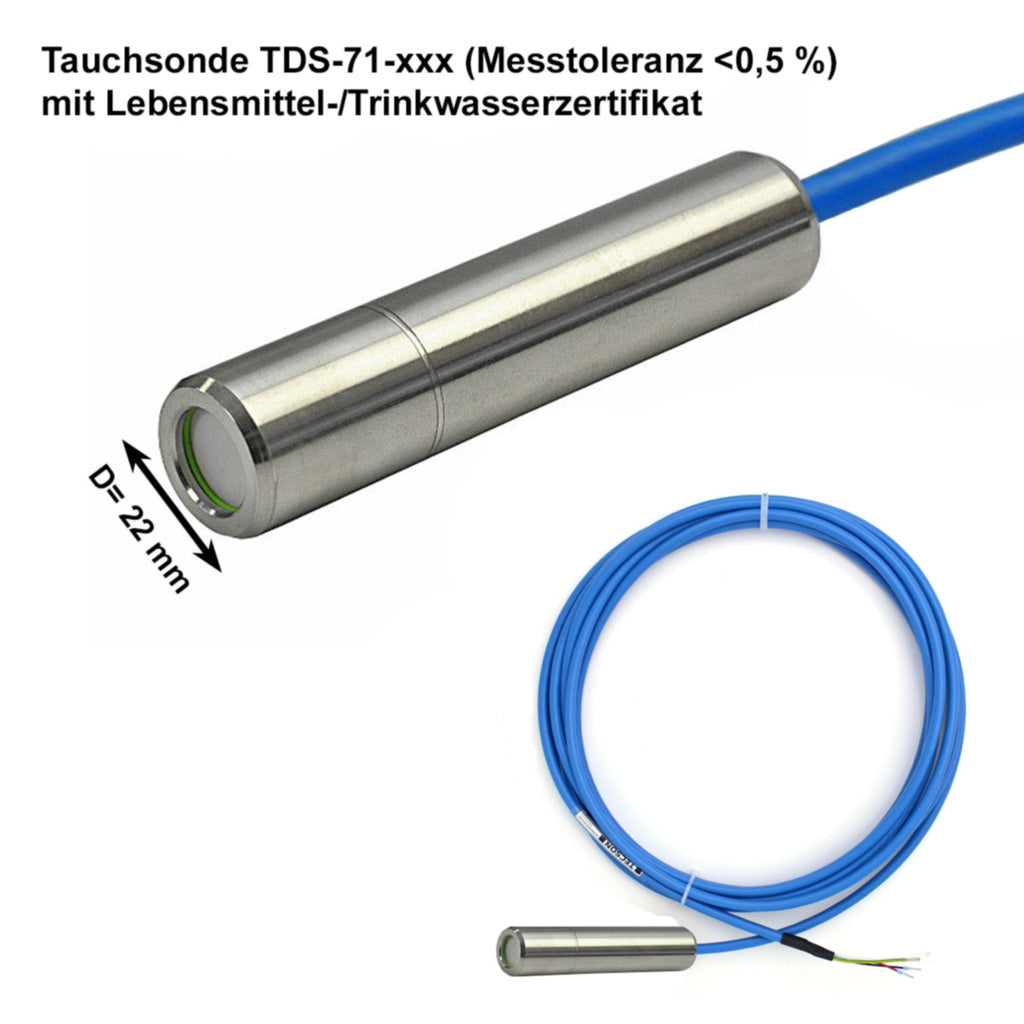

Die Pegelsonde der Baureihe TDS-71-xxx von Tecson ist eine hochwertige Tauchsonde mit einer geringen Messwertabweichung von < 0,5 %.
Die schlanke Bauart des Sondenkopfes mit einem Durchmesser von nur 22,5 mm ermöglicht den Einbau durch eine 1" Öffnung.
Die Messzelle sitzt weitestgehend frontbündig im Kopf der Füllstandssonde, was auch bei Flüssigkeiten mit hoher Viskosität zu exakten Messergebnissen führt. Die Verwendung von aufwändige Prozess-Dichtungen sorgt für eine lange Lebensdauer dieser hochwertigen Pegelmessonde.
Die Relativdrucksonde wird als Tauchsonde auf den Boden z. B. eines Sojaöl- oder Wassertanks abgehängt. Das Sondenkabel der Pegelsonde ist aus PE mit Lebensmittel-Eignung, beziehungsweise Zertifikat für Trinkwasser. Es enthält einen dünnen Luftschlauch, zum rückseitigen atmosphärischen Druckausgleich für die im Sondenkopf verbaute Druckmesszelle (Relativdruckmessung).
Der Tankinhalt wird mittels des Drucks, der über dem Sondenkopf stehenden Flüssigkeitssäule, gemessen. Proportional zum Druck bzw. zum Flüssigkeitspegel liefert die Tauchsonde ein 4-20 mA Signal an das Auswertgerät.
Zwischenmessbereich oder höhere Messbereich bis 10 bar auf Anfrage lieferbar.
Einsatzfelder der Tanksonde:
- Industrietanks,
- Lagertanks für Öle aus der Lebensmittelproduktion
- Wasserpegel, Brunnenpegel, ...
** auf Anfrage auch mit anderen (Standard = Viton), speziellen O-Ring Materialien, z. B. EPDM, Kalrez, Chemraz, NBR, FPM, FKM.
